應用領域:
國泰凸輪轉子泵廣泛用用于石油化工、市政環保、牧場排污、消防控制、日用化工、合成纖維、供水供熱、建材礦業、醫藥釀造、食品飲料、造紙冶金等行業的相關領域。適合輸送中性或輕腐蝕性、清潔或含有少量固體顆粒、低溫或高溫的液體介質。
產品性能:

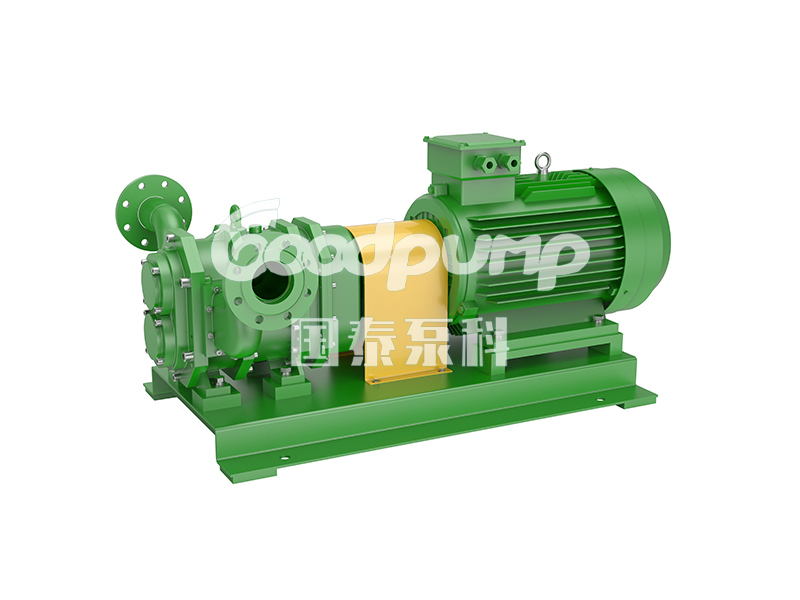

產品名稱:GS/DR系列凸輪轉子泵
產品標準:DIN24255、ISO2858、ISO24960
自吸能力:Max 8.5M
流 量:1~1500m³/h
粘度:0~200000cp
介質溫度:-40℃~240℃
固體顆粒:0~80mm

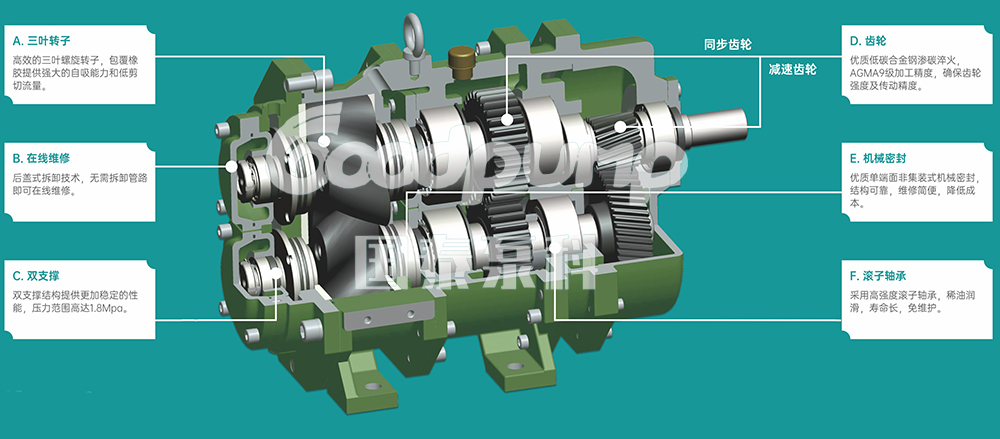

凸輪泵結構:
旋轉凸輪泵的典型結構為自帶減速齒輪的雙支撐轉子泵,根據實際工況的不同亦可提供單支撐轉子泵。轉子為高效的三葉螺旋轉子,芯部為金屬,外面可根據物料的不同包覆不同性質的橡膠,如丁腈橡膠、三元乙丙橡膠、氟橡膠、丁苯橡膠等。
泵的主要部件:

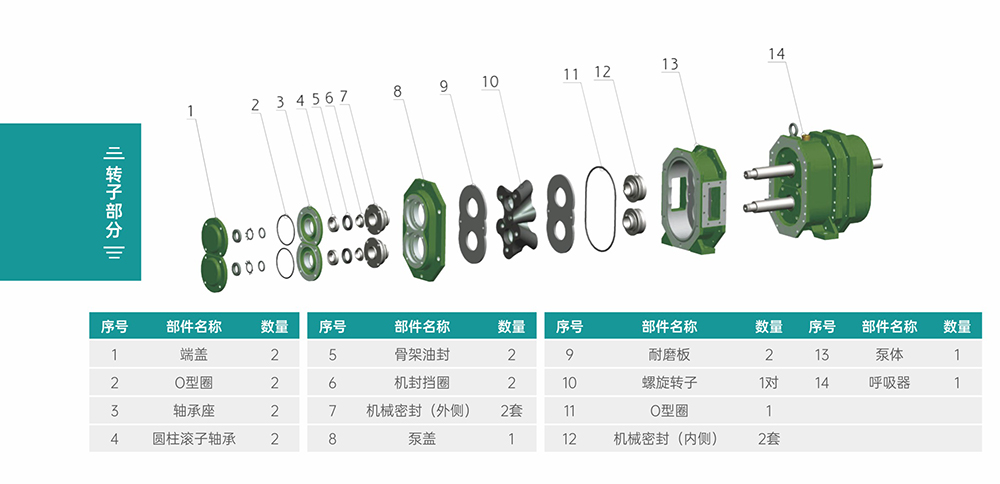

轉子部分

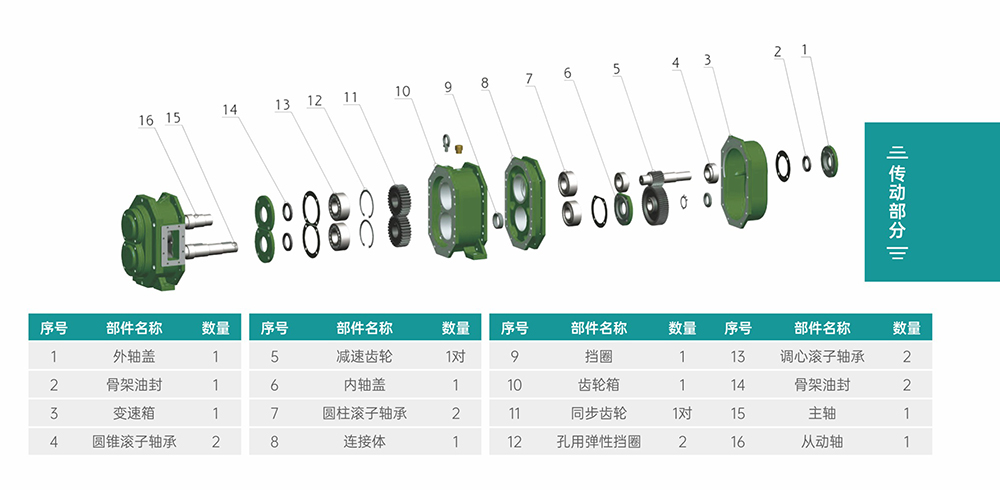

傳動部分
結構特點:
1、結構體積小、容積效率高、運行平穩、使用壽命長。
2、凸輪轉子由高精度數控設備加工而成、具有較強的自吸性,自吸高度可達9.5米,楊程高度可達250米,流量21200立方米/每小時無需安裝底閥,可輸送30萬厘泊高粘度介質。
3、泵的轉子一般由橡膠包覆,并采用三葉螺旋幾何形狀設計,此設計新穎、無脈沖,且密封性能極好。
4、泵的入口規正寬大,易于粘性或含有固體顆粒的介質通過,介質在泵腔內通過的液流路徑短,對介質的剪切力極小,因此輸送過程非常平穩,即使介質含有纖維或帶狀物品也不會發生堵塞現象,特別適用于粘度高、研磨性強、對脈動敏感的粘稠多相混合液等介質。
5、由于泵的完全對稱設計,因此只需改變驅動方向就可完全實現輸送方向的可逆,解決逆向輸送及反沖洗的需要。
6、泵的機械密封安裝在隔離腔的油室內,由潤滑油潤滑的機械密封,避免了因干運轉而導致滲漏的可能性,而且還可以采用集裝式單端面或雙端面機械密封。使得拆裝更加便捷,并可以氣、液混輸,用作掃艙泵,掃艙效果優良。
7、采用MP(在線維修)設計,泵進出口管路在一條線上,維護方便,可在線更換保護襯板和機械密封。
8、過流部件的材質,根據介質的物理化學特性而定制,轉子的包覆材料有橡膠、不銹鋼、銅、氟塑料等可供選擇,對于腐蝕、磨損強的介質采用可更換的,經特殊處理的軸向和徑向襯板,滿足不同的工況要求。
