NLB型泵產品簡介

　　NLB型泵產品涉及標準：D|N24255、SO2858、SO24960。

　　NLB型泵系直連、臥式單級端吸離心泵，供輸送清水及物理、化學性質類似于水等不含固體顆粒的液體，應用于工廠、礦山、樓宇、消防、灌溉、市政供水等

　　同一規格泵的性能參數變化可通過切割葉輪外徑來實現;泵常規轉速為1450rpm與2900rpm，如需在最高轉速為3550pm下運行(60Hz電源時)，葉輪外徑的適配根據工況參數由我公司提供技術服務。

　　NLB型泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便

　　NLB型泵適宜輸送介質的溫度為-10~85°C，常規工作壓力≤1.0MPa;如介質溫度、屬性及裝置壓力等有特殊需求，請?jiān)谶x型時注明。

　　NLB型泵的法蘭壓力等級為PN16(GB9119)，如裝置壓力有特殊要求時，可按PN25(GB9119)生產提供，請?jiān)谶x型時注明。

　　應用領域

　　廣泛用于冶金礦產、石油化工、水利市政、電力環保、煤炭消防、農業灌溉、樓宇增壓、消防增壓、空調循環、園林噴灌等行業，供輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體。

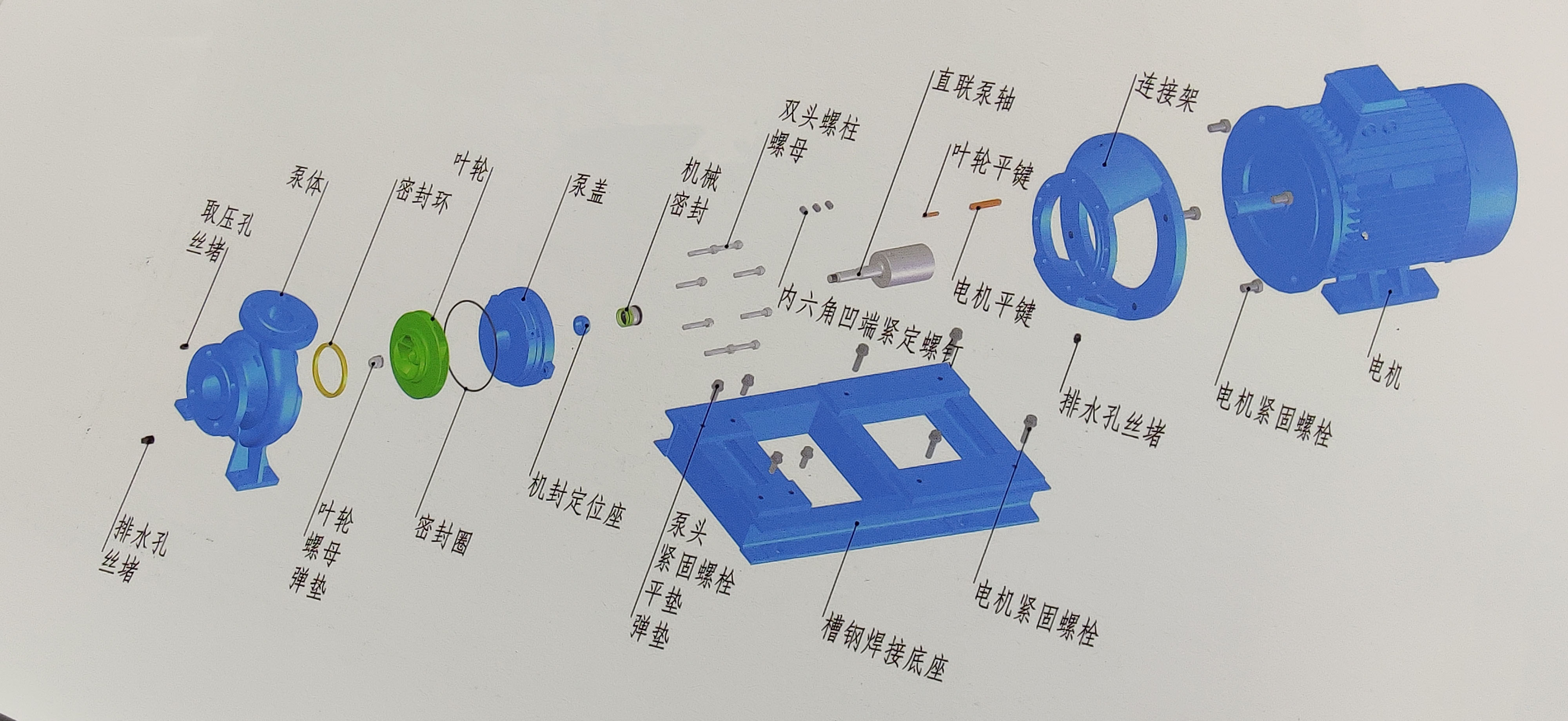

　　NLB系列結構圖

　　結構特點

　　1、殼體由渦室、底腳、進出口法蘭共同鑄成整體;進口為軸向，出口為徑向

　　2、泵的結構為后開式，維護保養時不需拆卸吸入和排出管道;泵通過剛性直聯軸與電機直接連接驅動。

　　3、泵的軸封型式為機封型，按承壓能力分為≤1.0MPa、1.0MPa-1.6MPa、≥1.6MPa三種型式。

　　產品性能

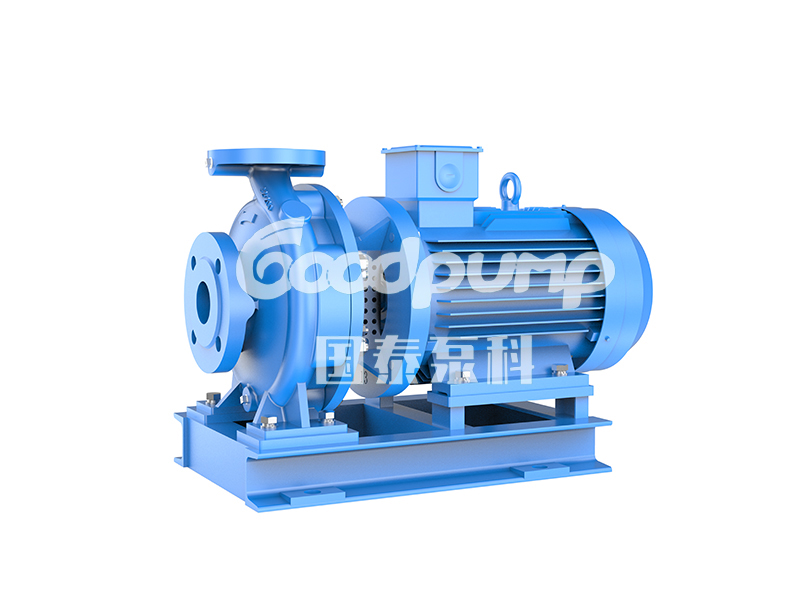

　　產品名稱：NLB系列單級端吸直連離心泵

　　產品標準：DIN24255、ISO2858、ISO24960

　　進口直徑：DN40~DN250

　　出口直徑：DN25~DN200

　　流 量：4.5~1660m³/h

　　揚 程：5.2~150m

　　介質溫度：-10℃~85℃

　　工作壓力：≤1.6MPa

　　法蘭壓力：PN16/PN25

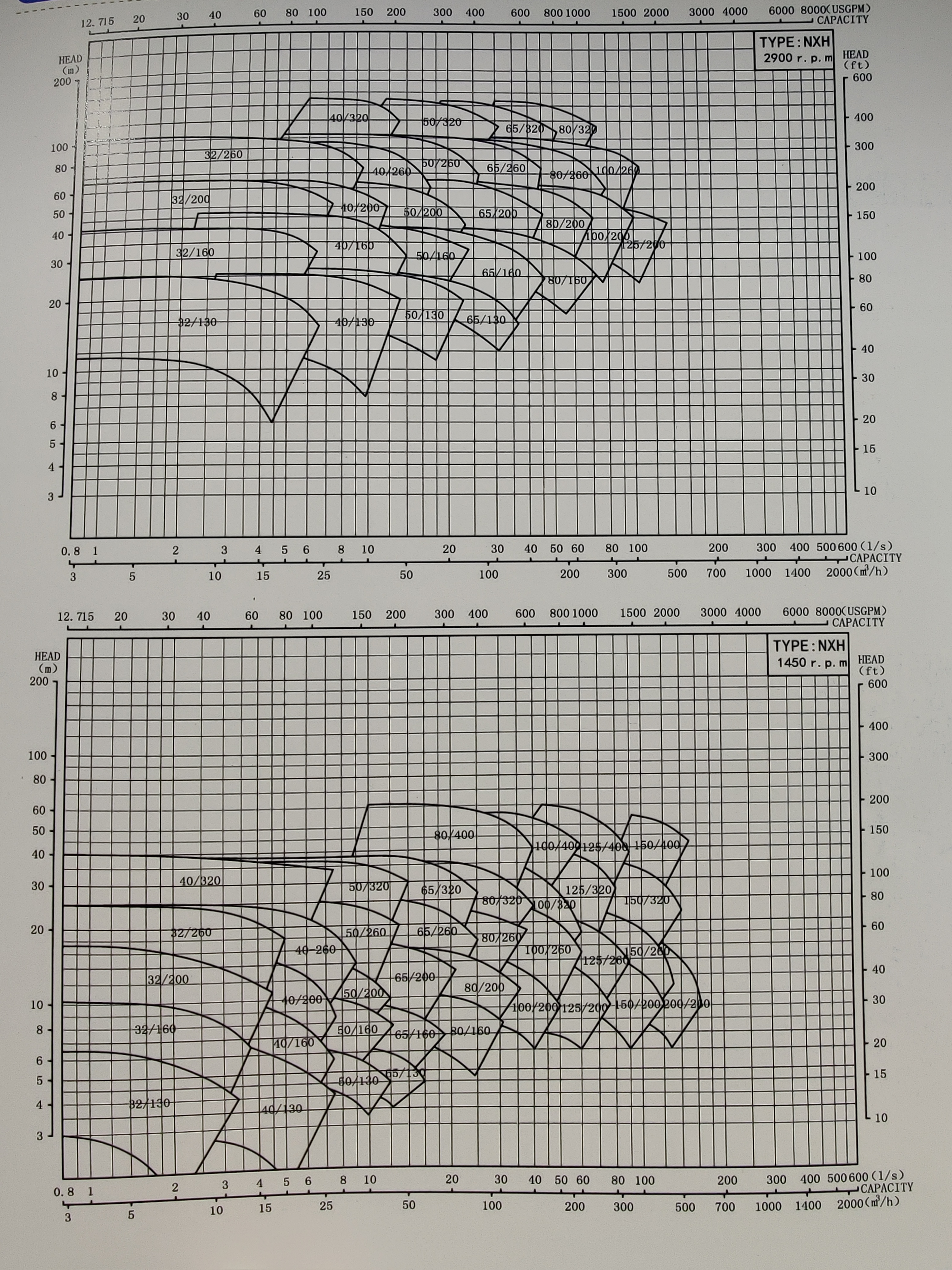

　　型譜圖
